Monitor de Calidad del Agua

1、Monitor de Calidad del Agua Introducción del producto

1. Descripción general

Monitor de Calidad del Agua puede monitorear continuamente los parámetros de calidad del agua, lo cual es esencial para garantizar la gestión de los recursos hídricos, la protección del medio ambiente y la salud pública.Monitor de Calidad del Agua es un microsistema de monitoreo de la calidad del agua basado en la tecnología del Internet de las Cosas (IoT). Consta de una unidad de estabilización y ventilación del flujo, una unidad de análisis y prueba, una unidad de control del sistema y una unidad de comunicación remota, con funciones integrales de alimentación eléctrica, protección contra rayos y comunicación en red.

2. Posicionamiento del producto

Monitor de Calidad del Agua ofrece capacidades de monitoreo automático. Esta microestación integrada de monitoreo automático de la calidad del agua monitorea principalmente: pH, temperatura, turbidez, conductividad, oxígeno disuelto, DQO, nitrógeno amoniacal y sólidos en suspensión. Emplea tecnología altamente integrada, logrando el monitoreo automático de la calidad del agua en un solo gabinete.

Monitor de Calidad del Agua puede utilizarse ampliamente para el monitoreo en línea de la calidad del agua en ríos, plantas potabilizadoras urbanas o rurales, redes de suministro de agua, sistemas secundarios de suministro de agua, sistemas de usuario final, piscinas cubiertas, equipos de purificación de agua a gran escala y sistemas de agua potable directa. Es un dispositivo de análisis en línea indispensable para el control de procesos en plantas potabilizadoras, la gestión de recursos hídricos y la supervisión sanitaria.

3. Funciones y características

· Conectividad de red GPRS/4G

· Admite conectividad de red RJ45 extendida

· Admite transmisión remota de sensores extendida

· Admite pantalla LED de 7 pulgadas y pantalla táctil

· Admite visualización y almacenamiento en pantalla Android extendida

· La pantalla Android extendida admite almacenamiento de datos de 2 GB y exportación de datos desde unidad flash USB

· Plataforma complementaria de visualización, almacenamiento y análisis de datos IoT

· La plataforma admite el reenvío de datos mediante múltiples protocolos, incluyendo conexiones TCP cortas y HTTP.

2、Composición del sistema

El microsistema de monitorización de la calidad del agua consta de una unidad de alimentación, una unidad de control de la bomba, una unidad de análisis y prueba, una unidad de visualización, una unidad de bombeo, una unidad de comunicación remota y una unidad principal integrada.

1. Unidad de alimentación

Panel fotovoltaico de 200 W, controlador fotovoltaico, batería de 12 V/100 Ah, contactor de CC (12 V CC)

Inversor de potencia (12 V CC a 220 V CA)

2. Unidad de control de la bomba

Bomba autocebante inteligente, altura máxima de elevación: 25 m, caudal libre: 1,8 m³/h

3. Unidad de análisis y prueba

La unidad de análisis y prueba consta principalmente de sensores de pH, oxígeno disuelto, conductividad, turbidez, ORP y temperatura. Estos sensores se fijan a la celda de flujo mediante roscas o sujetadores de ajuste preciso. Los principales parámetros de los sensores son los siguientes:

Nota: El sensor no debe instalarse boca abajo ni en posición horizontal; debe instalarse con una inclinación mínima de 15 grados. El sensor de calidad del agua mencionado funciona en un entorno de 0 a 50 °C y con una presión inferior a 0,3 MPa.

4. Unidad de visualización

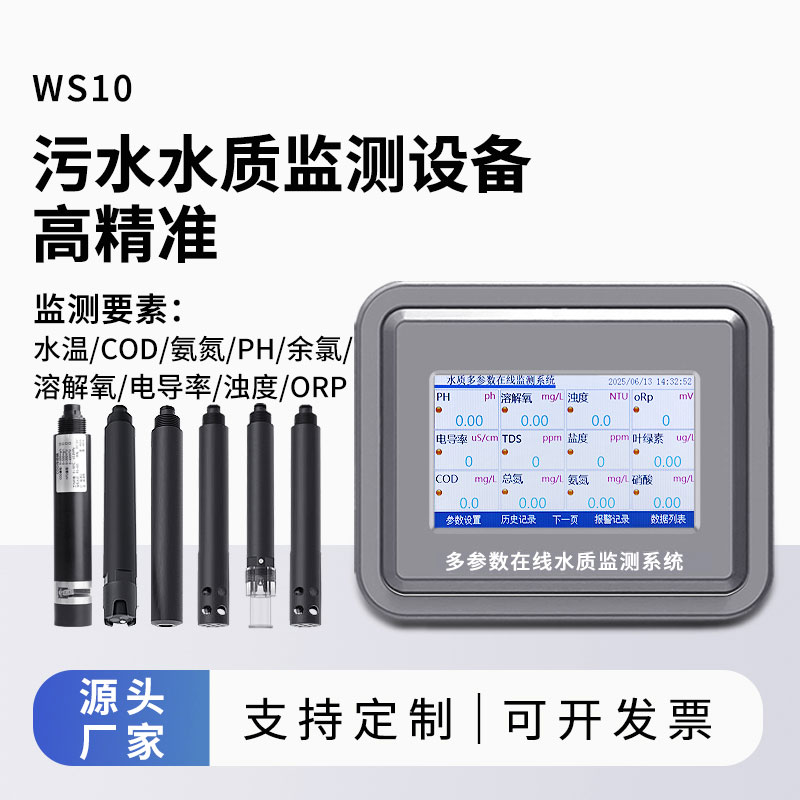

El monitor multiparamétrico, instalado en la puerta del armario, realiza operaciones de adquisición, análisis, visualización, comunicación y almacenamiento de datos.

· Versión de Android: 4.4.2 · CPU: Cortex™-A7 de cuatro núcleos · RAM/ROM: 512 MB/4 GB · Pantalla: táctil capacitiva de 7 pulgadas · Alimentación: 12 V/1 A · Admite expansión mediante unidad flash USB y tarjeta de memoria

5. Unidad principal de la caja de equipos
