Hoy aprenderemos sobre los sensores GNSS. Gracias a la optimización y actualización continuas de la tecnología RTK y el sistema Beidou, la precisión del posicionamiento ha mejorado cada vez más y sus aplicaciones se han generalizado. Dominar los conocimientos pertinentes es esencial para los profesionales de la hidrología.

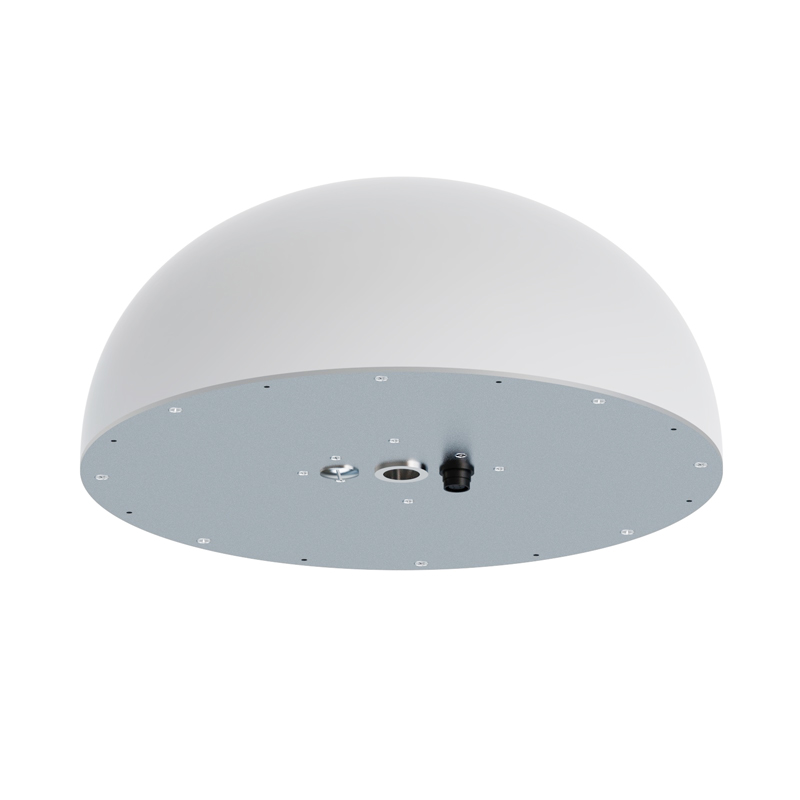

Un sensor GNSS consta principalmente de cuatro partes: una cubierta superior, una cubierta inferior, un anillo protector y un panel de control.
El panel de control incluye varios componentes:
Tres luces indicadoras:
Luz de satélite (marcada con un icono de satélite): Se ilumina en verde durante el funcionamiento. Una luz verde fija indica la sincronización del satélite, mientras que una luz intermitente significa que no se ha conectado.
Luz de estado (marcada con un icono de señal): Emite luz roja y verde durante el funcionamiento. Una luz verde fija indica conexión de red y un parpadeo lento en rojo significa que el receptor está enviando o recibiendo datos.
Luz de encendido (marcada con un icono de batería): Se ilumina en rojo y verde durante el funcionamiento. El parpadeo en verde indica suficiente batería y el parpadeo en rojo significa que la batería está baja.
Tecla [Fn] (tecla de función): Se utiliza para configurar el modo de funcionamiento, el enlace de datos, el canal de radio UHF, el ángulo de elevación del satélite, el intervalo de muestreo y reiniciar el receptor.
Tecla de encendido: Enciende y apaga el receptor. También se puede utilizar para confirmar la configuración y consultar el modo de funcionamiento actual.
Interfaz de transmisión de datos de 8 pines: Conecta el receptor a ordenadores, colectores de datos y fuentes de alimentación externas, lo que facilita la descarga y eliminación de datos de medición.
Interfaz de antena de radio UHF: Se utiliza para conectar la antena de radio UHF integrada, ya sea de transmisión o recepción. Sin embargo, esta interfaz solo está disponible en receptores antiguos; la mayoría de los receptores nuevos tienen una antena integrada y no tienen interfaz externa.
Orificios para tornillos de conexión: Fije el dispositivo a una base o varilla de centrado.
El anillo protector tiene tres protuberancias que se utilizan para medir la altura de la antena.
Los sensores GNSS no suelen utilizarse solos; deben combinarse con una varilla de centrado o un trípode con base. Los pasos de montaje son los siguientes:
Monte los accesorios del receptor, incluyendo la instalación de la batería y la antena de radio UHF (si corresponde).
Apriete el receptor ensamblado a la varilla de centrado mediante los orificios para tornillos de conexión.
Extienda la varilla de centrado hasta cierto ángulo y nivélela para completar el montaje.
Un sensor GNSS tiene tres modos de funcionamiento: estático, estación base y estación móvil. Los pasos de funcionamiento son los siguientes:
Encendido: Pulse la tecla de encendido durante 1 segundo. Se encenderán todos los indicadores luminosos y se reproducirá un sonido de inicio y una transmisión de voz (que anuncia el modo de funcionamiento actual y el método de enlace de datos).
Funcionamiento del panel de control: La mayoría de los ajustes y operaciones se realizan con las dos teclas.
La tecla [Fn] permite seleccionar elementos del menú y cambiar opciones.
La tecla [Encendido] permite confirmar opciones.
Haga doble clic en la tecla [Encendido] para encender o apagar la pantalla LCD. Al activarla, la pantalla muestra el modo de funcionamiento actual, la información del satélite y la versión.
Pulse una vez la tecla [Fn] para cambiar automáticamente a la siguiente opción.
Pulse una vez la tecla [Encendido] para acceder al submenú.
Nota: La información de los iconos varía según el receptor, pero todos incluyen indicaciones de texto. La configuración debe ajustarse según el modelo específico: principalmente, confirme el modo de funcionamiento, seleccione el método de enlace de datos y, a continuación, configure parámetros como el ángulo de elevación, la frecuencia y el puerto en el submenú del modo de enlace de datos.
Apagado: Mantenga pulsada la tecla de encendido durante 3 segundos. Todos los indicadores luminosos se apagarán y se oirá un sonido de apagado.
Después de su uso, se pueden exportar datos mediante un colector de datos o un cable de datos. El receptor debe permanecer encendido durante la exportación; de lo contrario, no se podrá realizar la operación.
