Caudalímetro de mano

Caudalímetro de mano Introducción del producto:

Caudalímetro de mano es adecuado para la medición de flujo temporal, la determinación del caudal y admite diversas mediciones de flujo y velocidad de secciones regulares e irregulares.El LS300-B Caudalímetro de mano (medidor de caudal portátil) está diseñado específicamente para la medición de la velocidad y el caudal en canales abiertos en estaciones hidrológicas, fábricas y minas, estaciones de monitoreo ambiental, riego y drenaje de tierras agrícolas y estudios hidrogeológicos.

El LS300-B Caudalímetro de mano puede utilizarse con un sensor de caudal con un paso de hélice, un proceso de fabricación y materiales rediseñados. Mide la velocidad y el caudal en canales abiertos, entre otros parámetros.

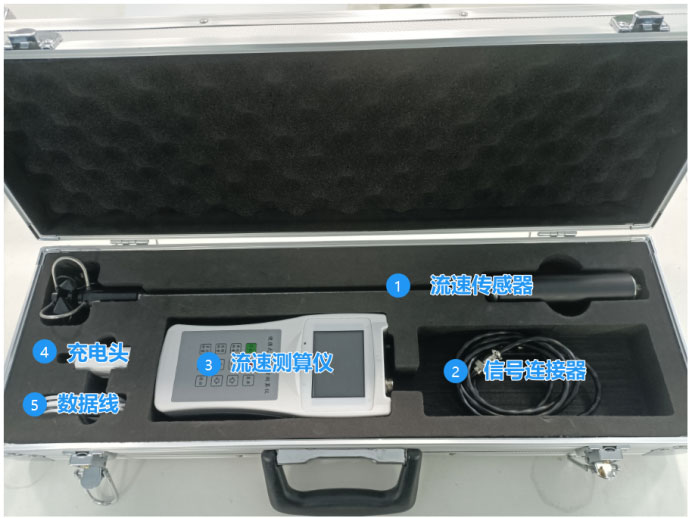

Lista de equipos Caudalímetro de mano:

① Sensor de caudal, ② Conector de señal, ③ Calculador de caudal, ④ Cabezal de carga, ⑤ Cable de datos

Caudalímetro de mano Parámetros del equipo:

Caudalímetro de mano Principio de medición:

Medición de la velocidad del caudal: Cuando el caudalímetro funciona con agua, su dispositivo de señal integrado genera una señal rotacional. Por lo tanto, la velocidad del caudal se puede calcular a partir del número total de señales generadas por el caudalímetro en un período de tiempo específico mediante la siguiente fórmula: v = a + b * R / T (m/s) (Cálculo automático)

v - Velocidad media del caudal durante el período de medición (m/s)

b - Paso hidráulico de la hélice (o copa) (m)

a - Constante del caudalímetro (m/s)

T - Duración de la medición (s)

R - Número total de revoluciones del rotor del caudalímetro durante el período T

Para un caudalímetro específico, b y a son constantes. Por lo tanto, al medir el caudal, basta con medir T y R para calcular la velocidad del caudal.

Medición del caudal: Introduzca el tipo de sección a medir e introduzca manualmente (o utilice un sensor auxiliar para medir) el nivel de agua y el ancho de la sección regular para calcular el área de la sección transversal. Luego, el instrumento calcula la velocidad del flujo utilizando Q = V * S.
