Caudalímetro portátil

1、Caudalímetro portátil Introducción del producto

Caudalímetro portátil se utiliza en campos como los estudios hidrológicos, el riego de tierras agrícolas y la monitorización ambiental para controlar los dos datos hidrológicos más básicos: la velocidad del flujo y el caudal en canales abiertos.El modelo LS1500 Caudalímetro portátil (conocido como caudalímetro portátil) está diseñado específicamente para mediciones de velocidad y caudal en canales abiertos en diversas áreas, como estaciones hidrológicas, fábricas y minas, estaciones de monitoreo ambiental, riego y drenaje agrícola, y estudios hidrogeológicos.

El modelo LS1500 Caudalímetro portátil puede utilizarse con un sensor de velocidad de flujo, cuyo ángulo de hélice, paso, proceso de fabricación y materiales han sido rediseñados. Mide parámetros como la velocidad y el caudal en canales abiertos.

2、Caudalímetro portátil Principio de medición

Medición de la velocidad del flujo: Impulsado por energía hidráulica, el dispositivo de señal integrado del caudalímetro genera una señal de rotación. Por lo tanto, la velocidad del flujo se puede calcular mediante la siguiente fórmula, basada en el número total de señales generadas por el caudalímetro en un período de tiempo determinado: v = a + b * R / T (m/s) (cálculo automático)

v – Velocidad media del flujo durante el período de medición (m/s)

b – Paso hidráulico de la hélice (o copa) (m)

a – Constante del caudalímetro (m/s)

T – Duración de la medición (s)

R – Número total de rotaciones del rotor del caudalímetro durante el período de tiempo T

Para un caudalímetro dado, b y a son valores constantes. Por lo tanto, durante la medición del flujo, la velocidad del flujo se puede calcular simplemente midiendo los valores de T y R.

Medición del caudal: Introduzca el tipo de sección transversal a medir e introduzca manualmente (o mida mediante un sensor auxiliar) el nivel del agua y el ancho de la sección transversal regular para calcular el área de la sección transversal. El instrumento calcula entonces el valor Q de la velocidad del flujo utilizando Q = V * S.

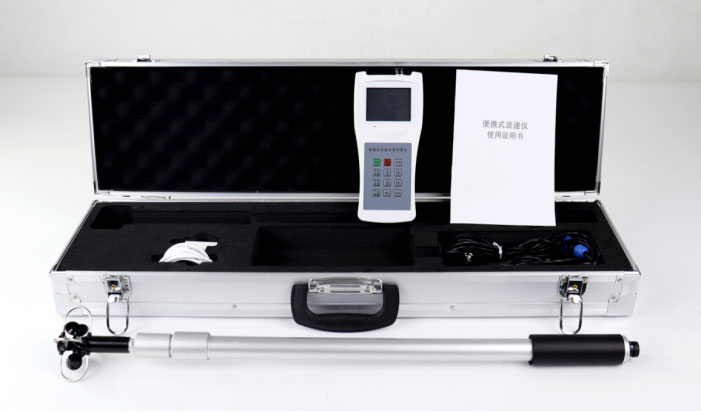

3、Caudalímetro portátil Lista de componentes

① Sensor de caudal

② Conector de señal

③ Medidor de caudal

④ Adaptador de carga

⑤ Cable de datos

4、Caudalímetro portátil Parámetros del equipo

5、Caudalímetro portátil Tamaño del equipo
