Sensor de clorofila

1．Sensor de clorofila Principio de funcionamiento

El Sensor de clorofila es un dispositivo diseñado específicamente para medir el contenido de clorofila.Su principio de funcionamiento se basa en las propiedades de fluorescencia y absorción de luz de la clorofila.

Al exponerse a la luz solar natural o a una fuente de luz de una longitud de onda específica, la clorofila absorbe la energía luminosa y emite fluorescencia.La intensidad de esta fluorescencia es proporcional al contenido de clorofila, por lo que este puede estimarse midiendo la intensidad de la fluorescencia.

La ventaja del Sensor de clorofila es que permite medir el contenido de clorofila en tiempo real, de forma rápida y no destructiva.Es adecuado para la investigación, el análisis y el monitoreo de ríos, lagos, estanques y océanos, acuicultura, fuentes de agua potable y el estado de las algas y el fitoplancton.

2．Sensor de clorofila Parámetros técnicos

3．Sensor de clorofila Dimensiones/Instalación

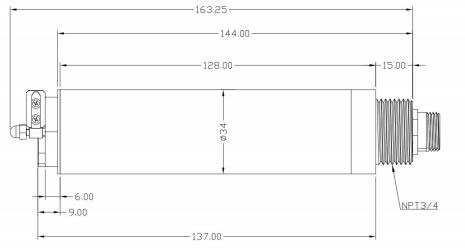

1.Plano dimensional

2.Diagrama de cableado

El cable es un cable blindado de 4 hilos:

Cable rojo: línea de alimentación (12-24 V)
Cable negro: línea de tierra (GND)

Cable verde: 485B
Cable amarillo: 485A

3.Instalación

1) Según las condiciones del lugar de instalación, puede optar por un método de montaje con rosca de 6 puntos (3/4 NPT), un soporte de montaje adicional u otros métodos de montaje que permitan asegurar el sensor.

2) Se prefiere el montaje fijo; se prohíbe el montaje con cadena portacables.

3) Durante la instalación, tenga en cuenta el caudal de agua y las fluctuaciones del nivel del líquido.Asegúrese de que el caudal pueda atravesar el haz óptico y de que el sensor se encuentre al menos a 10 cm bajo el agua.

4) Requisitos de distancia de montaje: Mantenga una distancia mínima de 3 cm de la pared lateral y de 10 cm del fondo.

4．Sensor de clorofila Mantenimiento y cuidado

1.Programa de mantenimiento

Elemento de mantenimiento Duración del mantenimiento Notas

Limpieza del sensor: 0,5-3 días (sin escobillas) 4-8 semanas (sin escobillas)

Inspección del sensor: 6 meses

Sustitución de la junta tórica: 1-2 años

2.Métodos de mantenimiento

1) Inspección de la superficie del sensor: Enjuague el exterior del sensor con agua limpia.Si queda suciedad, límpiela con un paño suave y húmedo.Para suciedad persistente, añada un poco de detergente doméstico al agua.

2) Inspección del cable del sensor: Compruebe si hay roturas en la funda del cable.El cable no debe tensarse durante el funcionamiento normal.

3) Inspección de la ventana de medición: Compruebe si hay suciedad y límpiela con un paño limpio.

4) Calibración del sensor: El sensor se puede calibrar mediante el software del ordenador o enviando comandos MODBUS a través de RS-485.

3.Calibración del Sensor

3.1 Calibración a Cero

Coloque el sensor en un vaso de precipitados marrón con la cantidad adecuada de agua destilada.Coloque el sensor verticalmente en la solución, con la punta al menos a 10 cm del fondo del vaso.Espere de 3 a 5 minutos para que el valor se estabilice antes de realizar la calibración a cero.

3.2 Calibración de Pendiente

Coloque el sensor en la solución estándar, con la punta al menos a 10 cm del fondo del vaso.Espere de 3 a 5 minutos para que el valor se estabilice antes de realizar la calibración de pendiente.
