Medidor de concentración de lodos

1．Medidor de concentración de lodos Descripción del entorno de aplicación

Basado en el principio del método de dispersión infrarroja, el Medidor de concentración de lodos puede determinar el valor de la concentración de lodos independientemente del color, sin reactivos y sin contaminación.Mide la concentración de lodos en el agua mediante las propiedades de dispersión o absorción de la luz.Con alta sensibilidad, respuesta rápida y capacidad de monitoreo en tiempo real, se utiliza ampliamente en el monitoreo de la calidad del agua y el tratamiento de aguas residuales.

Salida de señal: RS485 (MODBUS-RTU).

Fuente de luz LED infrarroja con alta capacidad antiinterferente.

Tecnología de aislamiento de señal interna con alta capacidad antiinterferente.

Excelente reproducibilidad, estabilidad térmica, baja deriva, tamaño compacto y respuesta rápida.

Instalación sencilla y sencilla, rosca NPT de 3/4", apto para instalación sumergible o en tuberías y tanques.Rendimiento estable y larga vida útil.

Nivel de impermeabilidad IP68

2．Medidor de concentración de lodos Rendimiento técnico y especificaciones

1.Parámetros técnicos

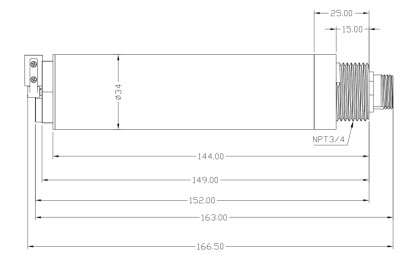

2.Medidor de concentración de lodos Dibujo dimensional

El conector del sensor es un conector de aviación M12 con 5 pines.

3．Medidor de concentración de lodos Instalación y conexiones eléctricas

1.Instalación Medidor de concentración de lodos

Requisitos de distancia de instalación: Mantenga una distancia mínima de 5 cm de las paredes laterales y de 10 cm de la base.

2.Instalación eléctrica

El cable es un cable blindado de 4 hilos.Secuencia de cableado:

Rojo - Alimentación (12-24 VCC)

Azul - Tierra (GND)

Verde - 485B

Amarillo - 485A

Revise cuidadosamente la secuencia de cableado antes de encender el equipo para evitar daños innecesarios causados por un cableado incorrecto.

Nota: El color del cable puede variar ligeramente según el lote de producción.Consulte la serigrafía del cable para obtener más información.

4．Medidor de concentración de lodos Mantenimiento y cuidado

1.Operación y mantenimiento

La ventana de medición del sensor es un componente clave para su correcto funcionamiento y la precisión de las mediciones.Una limpieza adecuada es crucial para garantizar mediciones precisas y fiables.

1.1 Métodos de mantenimiento

1.Limpieza regular: La ventana de medición debe limpiarse periódicamente para eliminar la suciedad, los depósitos y otras impurezas.La frecuencia de limpieza depende del entorno de medición, pero generalmente se recomienda una limpieza diaria o semanal.

2.Uso de un limpiador suave: Para la limpieza, utilice un detergente suave.Evite el uso de detergentes que contengan abrasivos, ácidos o bases para evitar dañar la superficie de la ventana de medición.

3.Paño suave o esponja: Durante la limpieza, limpie suavemente la superficie de la ventana de medición con un paño suave o una esponja para evitar arañazos o abrasiones.

4.Evite el contacto directo: Evite el contacto directo con la superficie de la ventana de medición durante la limpieza para reducir la contaminación por huellas dactilares y grasa.

5.Enjuague: Después de la limpieza, enjuague bien la ventana de medición con agua limpia para eliminar cualquier residuo de detergente y suciedad.

6.Secado: Después de limpiar, limpie suavemente la superficie de la ventana de medición con un paño suave y seco para eliminar cualquier mancha de agua y asegurarse de que esté completamente seca.

7.Inspección periódica: Inspeccione periódicamente la superficie de la ventana de medición para detectar daños o desgaste y así mantener el sensor en buen estado de funcionamiento.

8.Evite la exposición a productos químicos y altas temperaturas: Evite exponer la ventana de medición a productos químicos nocivos o altas temperaturas para evitar daños o corrosión.Si se producen errores de medición después de un uso prolongado del sensor, puede calibrarlo con el instrumento.Si la calibración y la medición siguen fallando después de realizar el mantenimiento y cuidado mencionados anteriormente, el sensor ha fallado y debe reemplazarse.

1.2 Precauciones

1.La ventana de medición es de vidrio.Evite rayar la superficie con objetos afilados o duros para evitar rayones y daños.

2.El sensor contiene componentes ópticos sensibles y electrónica de precisión.Evite exponer el sensor a vibraciones o golpes fuertes para evitar el desplazamiento o daños en los componentes ópticos y electrónicos.No requiere mantenimiento interno.

3.Cuando no esté en uso, utilice una funda o cubierta antipolvo adecuada para proteger los componentes ópticos del polvo y los contaminantes.
