Sensor de turbidez en línea

1．Sensor de turbidez en línea Principio de funcionamiento

Sensor de turbidez en línea es un instrumento de medición de turbidez muy preciso, que mide la dispersión de la luz para determinar la concentración de partículas en el líquido.El sensor Sensor de turbidez en línea determina la concentración de partículas en un líquido midiendo la dispersión de la luz.Ilumina el líquido con una fuente de luz y mide la intensidad de la luz dispersa en diferentes ángulos.Este sensor utiliza un método de dispersión de luz en un ángulo de 90°, procesa linealmente los datos recopilados y aplica un algoritmo de compensación de temperatura para generar un valor de turbidez.

2．Sensor de turbidez en línea Parámetros técnicos

3．Sensor de turbidez en línea Dimensiones/Instalación

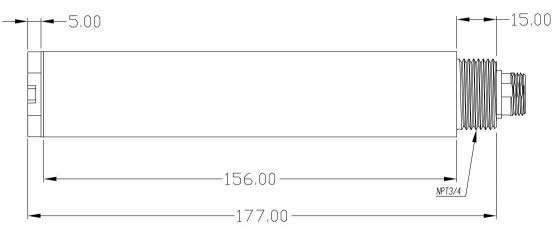

1.Plano dimensional

2.Diagrama de cableado

El cable es un cable blindado de 5 hilos:

Cable rojo - alimentación, cable negro - tierra, cable verde - 485A, cable blanco - 485B

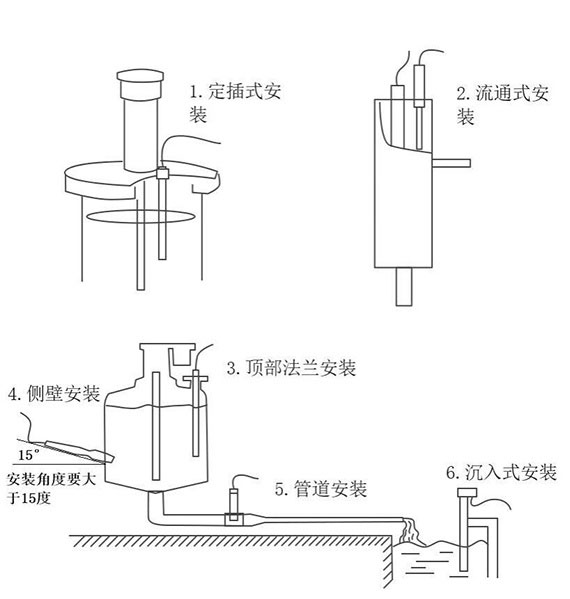

3.Instalación Sensor de turbidez en línea

Nota: El sensor no puede instalarse boca abajo ni horizontalmente, y debe instalarse en un ángulo mínimo de 15 grados.El puerto de prueba no tocará la pared del contenedor a menos de 5 cm a la izquierda y a la derecha, ni a menos de 10 cm por debajo.

4．Sensor de turbidez en línea Mantenimiento y cuidado

Mantenimiento del sensor:

Si necesita limpiar el sensor, utilice agua tibia y una cantidad adecuada de detergente.

Precaución:

Evite vibraciones fuertes que puedan dañar el cristal frontal.No lo raye con objetos duros.

5．Sensor de turbidez en línea Calibración del usuario

El sensor viene calibrado de fábrica y, por lo general, no requiere calibración del usuario.Si ya se realizó la calibración del usuario, puede restaurarla ejecutando el comando de restablecimiento de fábrica.

5.1 Calibración a cero

Coloque el sensor en un recipiente opaco.Utilice agua destilada o purificada.Asegúrese de que el puerto de prueba del sensor no toque la pared del recipiente en un radio de 5 cm a la izquierda y a la derecha, ni 10 cm por debajo.Espere 30 segundos para que el valor se estabilice y, a continuación, realice la calibración a cero según las instrucciones de comunicación.

5.2 Calibración de la pendiente

Coloque el sensor en un recipiente opaco.Utilice una solución de turbidez conocida (el valor de turbidez debe ser superior al 20 % del rango).Asegúrese de que el puerto de prueba del sensor no toque la pared del recipiente en un radio de 5 cm a la izquierda y a la derecha, ni 10 cm por debajo.Espere 30 segundos para que el valor se estabilice y, a continuación, realice la calibración de la pendiente según las instrucciones de comunicación.
