Sensor de oxígeno disuelto

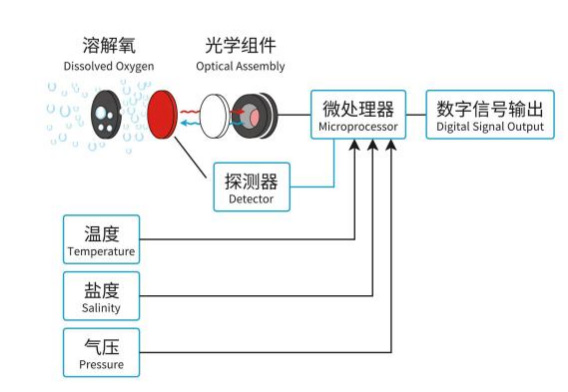

1．Sensor de oxígeno disuelto Principio de funcionamiento

Sensor de oxígeno disuelto es un sensor óptico de oxígeno disuelto que proporciona una medición de oxígeno de alta precisión con mayor estabilidad.El método de fluorescencia Sensor de oxígeno disuelto se basa en el principio de extinción de la fluorescencia excitada por sustancias físicas específicas.Cuando la luz de excitación incide sobre el material fluorescente en la superficie de la membrana fluorescente, este se excita y emite fluorescencia.El tiempo de extinción de esta fluorescencia se ve afectado por la concentración de moléculas de oxígeno en la superficie de la membrana fluorescente.Midiendo el tiempo de vida de la fluorescencia, se calcula la concentración de oxígeno y el valor final se compensa con la temperatura, la presión y la salinidad.

2．Sensor de oxígeno disuelto Parámetros técnicos

3．Sensor de oxígeno disuelto Dimensiones/Instalación

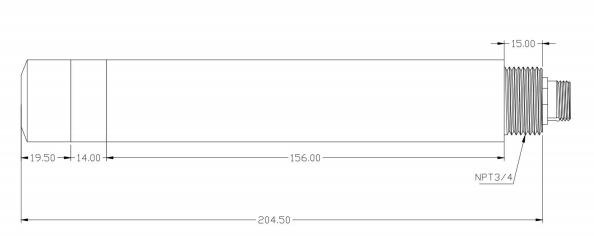

1.Plano dimensional

2.Sensor de oxígeno disuelto Diagrama de cableado

El cable es un cable blindado de 4 hilos:

Cable rojo: Alimentación

Cable azul: Tierra
Cable verde: 485B

Cable amarillo: 485A

Los colores de los cables pueden variar ligeramente según el lote de producción; consulte la serigrafía del cable para obtener más información.

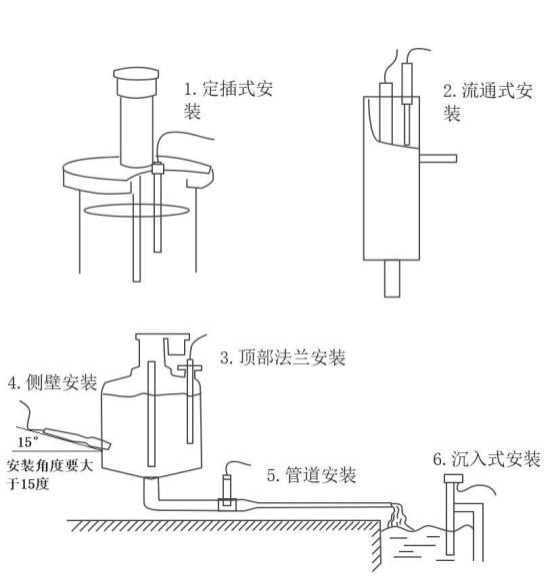

3.Instalación Sensor de oxígeno disuelto

Antes de encender, revise cuidadosamente la secuencia de cableado para evitar pérdidas innecesarias por errores.Los puntos de cableado deben estar impermeabilizados.

4．Sensor de oxígeno disuelto Mantenimiento y cuidado

1) Superficie del sensor: Enjuague el exterior del sensor con agua limpia.Si queda suciedad, límpiela con un paño suave y húmedo.Para suciedad persistente, añada un poco de detergente doméstico al agua.

2) Superficie de la membrana fluorescente: Si hay suciedad en la superficie de la membrana fluorescente, enjuáguela con agua limpia o límpiela suavemente con un paño suave.Tenga cuidado de no rayar el área de medición, ya que esto podría afectar la precisión de la misma.

3) Si el valor medido es demasiado alto o demasiado bajo, limpie la membrana fluorescente y agítela durante la medición para evitar que se adhieran partículas extrañas a su superficie.

5．Sensor de oxígeno disuelto Calibración del Sensor

5.1 Calibración a Cero

Agregue 5 g de sulfito de sodio a 95 ml de agua y remueva bien.Coloque el sensor en la solución.Después de que el valor se estabilice durante aproximadamente 3 minutos, realice una calibración a cero según las instrucciones de comunicación.

5.2 Calibración de Pendiente

Coloque el sensor en agua saturada con aire.Después de que el valor se estabilice durante aproximadamente 3 minutos, realice una calibración a cero según las instrucciones de comunicación.

5.3 Precauciones

Proteja la superficie interior de la película fluorescente de la luz solar o de una luz intensa.No toque la película fluorescente con las manos ni con objetos afilados.

Evite la formación de burbujas en la superficie de la película fluorescente durante su uso.
