Medidor de caudal Doppler

1、Medidor de caudal Doppler Principio del producto

Medidor de caudal Doppler utiliza el principio físico del cambio de frecuencia Doppler para medir la velocidad del flujo de agua y se utiliza para la medición del flujo en línea en ríos o canales abiertos.En el campo de la acústica, cuando existe movimiento relativo entre una fuente sonora y un receptor (es decir, una sonda y un reflector), la frecuencia del eco cambia.Este desplazamiento de frecuencia se denomina desplazamiento de frecuencia, también conocido como efecto Doppler.La frecuencia de una onda sonora aumenta al acercarse al observador y disminuye al alejarse.Medidor de caudal DopplerX calcula la velocidad del flujo calculando este desplazamiento de frecuencia.

2、Medidor de caudal Doppler Parámetros técnicos

1.Alimentación: CC 10-15 V

2.Corriente de funcionamiento: 80-180 mA 12 V

3.Frecuencia acústica: 2 MHz

4.Punto ciego: 6,5-7 cm (La precisión de la medición es menor cuando el nivel del agua está por debajo del punto ciego)

5.Rango de caudal: 0 m ~ +6 m/s

6.Precisión: ±1,0 % ±1 cm/s

7.Nivel del agua: Rango de medición: 0,03 m ~ 5 m (personalizable hasta 10 m), Precisión: 0,3 % ± 0,5 cm

8.Temperatura del agua: Rango de medición: -10 °C ~ 60 °C, Precisión: ±1 °C

9.Rango de caudal instantáneo: 0 ~ 99,99 m³/s

10.Rango de caudal acumulado: 0,1 m³ ~ 999999 m³

3、Medidor de caudal Doppler Instrucciones de instalación

Para una instalación correcta, asegúrese de que el sensor esté 20 cm por debajo del nivel más bajo del agua para evitar la exposición al agua.

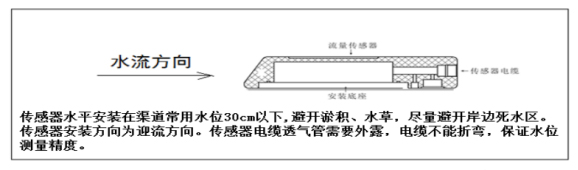

Instrucciones de instalación del sensor:

4、Medidor de caudal Doppler Precauciones

1.El sensor debe colocarse lejos de sedimentos y del impacto con objetos como piedras.En zonas con abundante vegetación acuática, se debe instalar una malla para evitar enredos.

2.Respecto a la orientación de la instalación del sensor, la superficie emisora debe instalarse orientada hacia la corriente.

3.El sensor tiene un punto ciego acústico; procure mantenerlo a menos de 20 cm bajo el agua.(Los sensores parcialmente expuestos al agua u ocultos por el lodo pueden producir datos falsos, pero la probabilidad es muy baja.Normalmente, los datos serán altos, por ejemplo, superiores a 2 m/s.Se recomienda que el personal de desarrollo secundario del sensor utilice las fluctuaciones del nivel del agua para bloquear caudales altos.Alternativamente, si el caudal real no es tan alto, se pueden bloquear directamente los caudales superiores a 2 m/s).

4.Los respiraderos de los cables pueden dañarse fácilmente, lo que afecta la medición del nivel del agua.

5.Asegúrese de que la señal y la fuente de alimentación estén protegidas contra rayos.

6.Si se extiende el cable del sensor, se requiere un repetidor 485 y la fuente de alimentación debe estar protegida contra interferencias del inversor.
