Medidor de caudal ultrasónico

1、Medidor de caudal ultrasónico Principio del producto:

Medidor de caudal ultrasónico es un dispositivo de medición de flujo de medidor de flujo no invasivo que utiliza el principio ultrasónico para medir el flujo de volumen de fluido.En el campo de la acústica, cuando existe movimiento relativo entre una fuente sonora y un receptor (es decir, una sonda y un reflector), la frecuencia del eco cambia.Este desplazamiento de frecuencia se denomina desplazamiento de frecuencia, también conocido como efecto Doppler.La frecuencia de una onda sonora aumenta al acercarse al observador y disminuye al alejarse.Un caudalímetro Doppler calcula la velocidad del flujo midiendo este desplazamiento de frecuencia.

2、Medidor de caudal ultrasónico Parámetros técnicos

1.Alimentación: CC 10-15 V

2.Corriente de funcionamiento: Aproximadamente 10 mA en modo de espera, 60 mA en modo de medición

3.Frecuencia acústica: 2 MHz

4.Punto ciego: 10 cm

5.Rango de caudal: 0,02-10 m/s

6.Rango de profundidad del agua: 0,02-5 m

7.Temperatura: 0-50 °C

8.Ciclo de medición: 20 segundos

9.Material del sensor: ABS, acero inoxidable

10.Interfaz de salida: RS485

11.Profundidad de funcionamiento del agua: 0,2-5 m

3、Medidor de caudal ultrasónico Instrucciones de instalación:

Para una instalación correcta, asegúrese de que el sensor esté 20 cm por debajo del nivel más bajo del agua para evitar la exposición al agua.

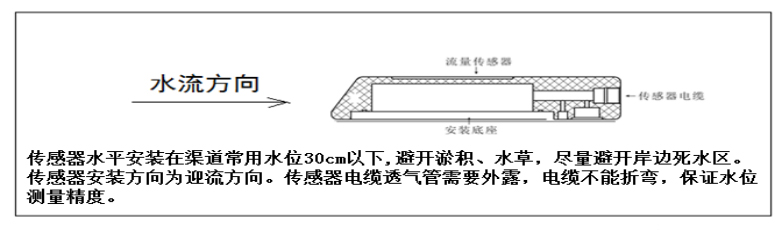

Instrucciones de instalación del sensor:

4、Medidor de caudal ultrasónico Precauciones

1.El sensor debe colocarse lejos de sedimentos y del impacto con objetos como piedras.En zonas con vegetación acuática densa, se debe instalar una malla para evitar enredos.

2.Respecto a la orientación de la instalación del sensor, la superficie emisora debe instalarse orientada hacia la corriente.

3.El sensor tiene un punto ciego acústico; procure mantenerlo a menos de 20 cm bajo el agua.(Si el sensor queda parcialmente expuesto bajo el agua o está oculto por el lodo, pueden producirse datos falsos, pero la probabilidad es muy baja.Normalmente, los datos serán altos, por ejemplo, superiores a 2 m/s.Se recomienda que el personal de desarrollo secundario del sensor utilice las fluctuaciones del nivel del agua para bloquear caudales altos.Alternativamente, si el caudal real no es tan alto, se pueden bloquear directamente los caudales superiores a 2 m/s).

4.Los respiraderos de los cables pueden dañarse fácilmente, lo que afecta la medición del nivel del agua.

5.Asegúrese de que la señal y la fuente de alimentación estén protegidas contra rayos.

6.Si se extiende el cable del sensor, se debe agregar un repetidor 485 y se debe proteger la fuente de alimentación de la interferencia del inversor.
